Eliminator

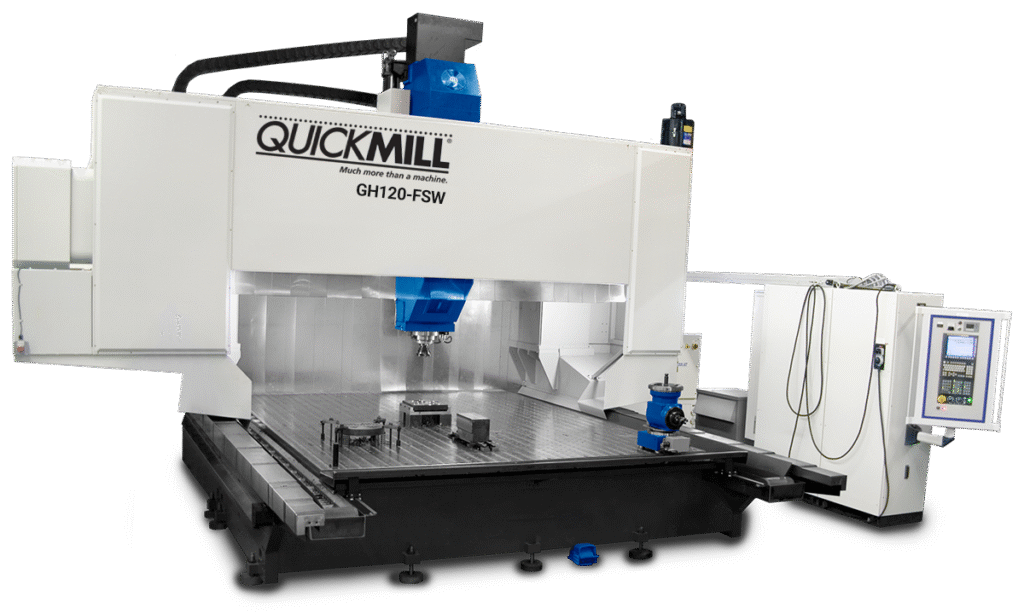

EL CENTRO DE MECANIZADO DE PÓRTICO ELIMINATOR
Maximice su producción con la Máquina CNC Eliminator de Quickmill que reduce los tiempos de instalación y ofrece una alta capacidad para el fresado de componentes pesados. Este centro de mecanizado cuenta con opciones de husillo versátiles y diversas configuraciones de mesa para manejar eficientemente cualquier necesidad de mecanizado de piezas de gran tamaño.
Eje Y: 36” – 200”
Eje X: 96” – 2880”
Eje Z: 40”
Espacio Libre Bajo el Puente: 42" – 60"
Velocidad del husillo: 0 – 9,000 rpm
Potencia del motor principal: 40 – 60hp
Cargador de herramientas automático para 32-60 herramientas
Aplicaciones
Aeroespacial
Defensa
Equipo pesado
Moldes y Troqueles
Taller de maquila
Especificaciones
Capacidad
| Eje X | 96 - 985" | 2,438 - 25,000 mm |
| Eje Y | 36 - 200" | 914 - 5,080 mm |
| Eje Z | 40" | 1,016 mm |
| Espacio libre vertical | 42 - 60" | 1,067 - 1,542 mm |
Husillo
| Velocidad | 9,000 rpm | - |
| Potencia S1 | 40 hp | 30 kW |
| Torque S1 | 735 ft-lb | 996 Nm |
| Potencia S6 | 60 hp | 45 kW |
| Torque S6 | 1103 ft-lb | 1496 Nm |
| Cono del husillo | CAT50/BT50 | - |
| Tipo | Caja de Engranajes de 2 Velocidades (Relación 4:1) | - |
Alimentación
| Alimentación máxima (X y Y) hasta | 720 ipm | 18 m/min |
| Rápida máxima (X y Y) hasta | 800 ipm | 20 m/min |
| Aceleración máxima | 0.315 g | 3 m/s2 |
Exactitud
| Estándar | Conforme a ISO 230-2 |
Refrigerante
| Inundación | ✔️ | - |
| A través del husillo | ✔️ | - |
| Sistema de refrigerante estándar | 250 psi / 10 gpm | 17 bar / 38 lpm |
| Sistema HP opcional | 1,000 psi / 15 gpm | 70 bar / 60 lpm |
| Capacidad del tanque | 124 - 418 gal | 468 - 1,582 L |
Control
| Sistema CNC | Fanuc o Siemens |
Están disponibles diversas potencias, tamaños, características y accesorios adicionales.
