ANNIHILATOR

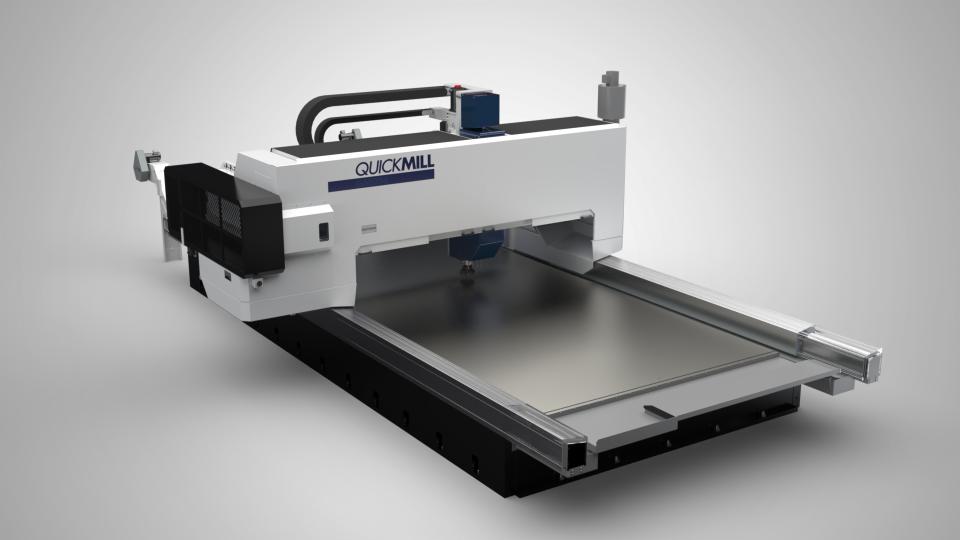

EL CENTRO DE MECANIZADO DE PÓRTICO ANNIHILATOR
Un diseño de pórtico sólido combinado con el sistema de accionamiento de ejes de alta velocidad de Quickmill permite tiempos de procesamiento rápidos. Esta máquina de mecanizado CNC tiene una huella pequeña, una mesa fácil de cargar y está disponible en una variedad de tamaños de base.
Eje Y 36" – 200"
Eje X 96" – 985”
Eje Z 26" – 60"
Espacio Libre Bajo el Puente: 30" – 54"
Velocidad del husillo: 70,000 rpm
Potencia del motor principal: 40 – 60hp
Cabezales de ángulo automáticos o manuales
Aplicaciones
Aeroespacial
Defensa
Petróleo y Gas
Moldes y Troqueles
Taller de maquila
Especificaciones
Capacidad
| Eje X | 96–985" | 2,438–25,000 mm |
| Eje Y | 36–200" | 914–5,080 mm |
| Eje Z | 26-40" | 660–1016 mm |
| Espacio libre vertical | 30–54" | 762–1371 mm |
Husillo
| Velocidad | 7,000 rpm | - |
| Potencia S1 | 30 hp | 22 kW |
| Torque S1 | 735 ft-lb | 996 Nm |
| Potencia S6 | 60 hp | 45 kW |
| Torque S6 | 1103 ft-lb | 1496 Nm |
| Cono del husillo | CAT50 / BT50 / BP | - |
| Tipo | Caja de Engranajes de 2 Velocidades (4:1) | - |
Alimentación
| Alimentación máxima (X y Y) hasta | 945 ipm* | 24 m/min* |
| Rápida máxima (X y Y) hasta | 1,181 ipm* | 30 m/min* |
| Aceleración máxima | 0.48 g | 3–5 m/s2 |
Exactitud
| Estándar | Conforme a ISO 230-2 |
Refrigerante
| Inundación | ✔️ | |
| A través del husillo | ✔️ | |
| Sistema de refrigerante estándar | 250 psi / 10 gpm | 17 bar / 38 lpm |
| Sistema HP opcional | 1,000 psi / 15 gpm | 70 bar / 60 lpm |
| Capacidad del tanque | 120–240 gal | 454 - 908L |
Control
| Sistema CNC | Fanuc o Siemens |
Están disponibles diversas potencias, tamaños, características y accesorios adicionales.
* tamaños de mesa hasta de 180″ en el eje X
